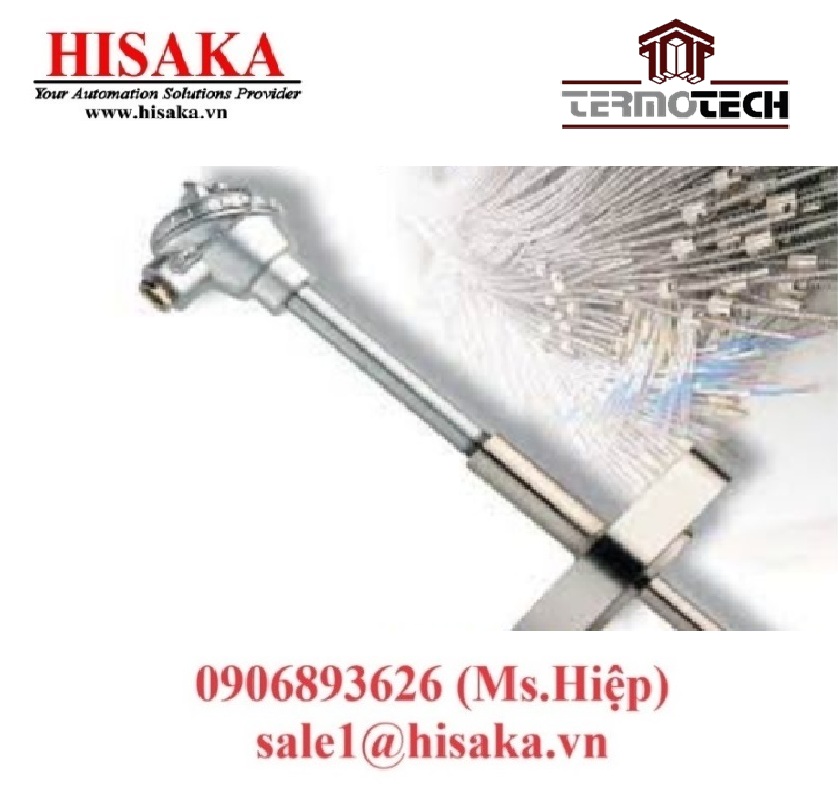

Cặp nhiệt điện Termotech

Cặp nhiệt điện Termotech hoạt động dựa trên nguyên lý hiệu ứng Seebeck, trong đó hai kim loại khác nhau được nối với nhau tại một đầu (điểm nóng) sẽ tạo ra một điện áp nhỏ (mV) khi có sự chênh lệch nhiệt độ giữa điểm nóng và điểm lạnh. Điện áp này được sử dụng để xác định nhiệt độ, mang lại độ bền cao và khả năng đo nhiệt độ trong các môi trường khắc nghiệt.

Termotech cung cấp nhiều loại cặp nhiệt điện, bao gồm các loại phổ biến như K, S, R, B, J, T, với các model như TPI, TLM, TMM, TLR, TOT, TBA, TBM, v.v. Sản phẩm được sản xuất tại Italy, đạt tiêu chuẩn chất lượng cao của G7, đảm bảo độ chính xác và độ bền.

Cấu tạo Cặp nhiệt điện Termotech

Cặp nhiệt điện Termotech thường bao gồm các thành phần chính:

• Đầu dò nhiệt (điểm nóng): Được làm từ hai kim loại khác nhau (ví dụ: Niken-Crom/Niken-Alumel cho loại K, Platinum Rhodium/Platinum cho loại S), hàn dính tại một đầu để đo nhiệt độ.
• Vỏ bảo vệ: Thường làm từ thép không gỉ (Inox 304, 310, hoặc 316L) hoặc sứ (ceramic) cho các ứng dụng nhiệt độ cao, chống ăn mòn và chịu được môi trường khắc nghiệt.
• Dây dẫn: Có cực âm (-) và dương (+), cần đấu nối chính xác để tránh sai số hoặc hỏng thiết bị.
• Kết nối: Có thể là loại không ren (cắm trực tiếp), ren (G1/2”), hoặc mặt bích, tùy thuộc vào vị trí lắp đặt.
• Đầu củ hành (tùy chọn): Dùng để tích hợp bộ chuyển đổi tín hiệu (transmitter) từ mV sang 4-20mA.

Termotech cung cấp hai dạng chính:

• Loại dây: Phù hợp cho các ứng dụng nhiệt độ trung bình, thường từ 0°C đến 1200°C (tùy loại).
• Loại củ hành (sứ): Dùng cho nhiệt độ cao, ví dụ loại K bọc sứ đo được đến 1200°C, loại S hoặc B lên đến 1600-1700°C.

Các tính năng nổi bật Cặp nhiệt điện Termotech

• Độ bền cao: Vật liệu Inox 310 hoặc 316L, hoặc sứ, giúp cặp nhiệt điện chịu được nhiệt độ cao, môi trường ăn mòn, và rung động.
• Dải đo rộng: Tùy loại, cặp nhiệt điện Termotech có thể đo từ -270°C đến 1700°C:
  • Loại K: 0…1200°C (Niken-Crom/Niken-Alumel).
  • Loại J: -210…760°C (Iron/Constantan).
  • Loại S: 0…1600°C (Platinum Rhodium-10%/Platinum).
  • Loại R: 0…1480°C (Platinum Rhodium-13%/Platinum).
  • Loại B: 0…1700°C, phù hợp cho nhiệt độ cực cao.
• Độ chính xác: Sai số thấp, ví dụ loại K có sai số ±2.2°C hoặc ±0.75%, tùy chọn sai số thấp nhất ±1.1°C hoặc ±0.4%.
• Tín hiệu đầu ra: Điện áp (mV) thay đổi theo nhiệt độ, có thể tích hợp transmitter để chuyển thành tín hiệu 4-20mA.
• Khả năng tùy chỉnh: Có nhiều chiều dài đầu dò (500mm, 600mm, 700mm,…, 1400mm), loại kết nối, và vật liệu vỏ phù hợp với ứng dụng.

Ứng dụng Cặp nhiệt điện Termotech

Cặp nhiệt điện Termotech được sử dụng rộng rãi trong các ngành công nghiệp:

• Lò hơi và lò nung: Loại K (1200°C) hoặc loại S, B (1600-1700°C) dùng để đo nhiệt độ trong lò đốt, lò luyện thép.
• Công nghiệp hóa chất: Đo nhiệt độ trong các bồn chứa, đường ống, và lò phản ứng.
• Sản xuất thép: Giám sát nhiệt độ trong các lò luyện thép, nơi nhiệt độ có thể lên đến 1700°C.
• Xử lý nhiệt: Kiểm soát nhiệt độ trong các quy trình xử lý nhiệt kim loại.
• Công nghiệp môi trường: Đo nhiệt độ trong hệ thống xử lý nước thải hoặc khí thải.

Lưu ý khi sử dụng

• Chọn loại phù hợp: Dựa trên dải đo nhiệt độ thực tế. Ví dụ, nếu nhiệt độ vượt quá 1200°C, nên chọn loại S hoặc B thay vì loại K.
• Đấu nối chính xác: Phân biệt dây dương (+) và âm (-) để tránh sai số hoặc hỏng thiết bị.
• Môi trường đo: Loại K không nên dùng trong môi trường oxy thấp (dễ bị “green rot” ở 816-1038°C), trong khi loại S, B phù hợp hơn cho nhiệt độ cực cao.
• Bảo vệ đầu dò: Sử dụng vỏ sứ cho nhiệt độ cao hoặc Inox 316L cho môi trường ăn mòn.
• Hiệu chuẩn định kỳ: Đảm bảo độ chính xác, đặc biệt khi sử dụng trong thời gian dài.

So sánh với RTD

So với nhiệt kế điện trở RTD (như Pt100 của Termotech), cặp nhiệt điện có ưu điểm đo được nhiệt độ cao hơn (lên đến 1700°C so với 850°C của RTD), nhưng độ chính xác thấp hơn (RTD có sai số ±0,1°C, trong khi cặp nhiệt điện loại K là ±2.2°C). Cặp nhiệt điện phù hợp hơn cho các ứng dụng nhiệt độ cao, trong khi RTD thích hợp cho các ứng dụng yêu cầu độ chính xác cao và ít nhiễu.

Hisaka Viet Nam Co, Ltd – Chúng tôi cung cấp Cặp nhiệt điện Termotech chính hãng, được biết đến trên thị trường về chất lượng và hiệu suất vượt trội. Chúng tôi đã nhận được nhiều đánh giá cao bởi các khách hàng có giá trị nhờ các dòng sản phẩm của chúng tôi đảm bảo chất lượng tiêu chuẩn. Các sản phẩm được kiểm tra chất lượng, được mua từ các nguồn đáng tin cậy và có nhu cầu cao. Chúng tôi cung cấp tất cả chúng trên toàn quốc với mức giá thị trường tiết kiệm nhất. Ngoài ra, chúng tôi còn cung cấp sản phẩm của các hãng THK, SBC, SKF, NTN, TBI, NSK, Hisaka, PMI, SBQ…
